Tugas Komputer Terapan
1. Mengapa dibutuhkan Komputer minimal?
Karena computer minimal merupakan standart minimum yang harus dipenuhi agar computer dapat berjalan dengan semestinya
.
.
2. Jenis jenis RAM
DRAM (Dynamic Random Access Memory) yang merupakan memori semikonduktor yang memerlukan kapasitor sebagai tumpuan untuk menyegarkan data yang ada di dalamnya. RAM ini memiliki kecepatan lebih tinggi dari EDO-RAM. Namun lebih rendah dibandingkan SRAM.
Dalam strukturnya, DRAM hanya memerlukan satu transistor dan kapasitor per bit, sehingga memiliki kepadatan sangat tinggi. DRAM mempunyai frekuensi kerja yang bervariasi, yaitu antara 4,77MHz hingga 40MHz.
2. SDRAM (Sychronous Dynamic Random Access Memory)
3. RDRAM (Rambus Dynamic Random Access Memory)
RAM jenis ini memiliki kecepatan sangat tinggi, pertama kali digunakan untuk komputer dengan prosesor Pentium 4. Slot Memori untuk RD RAM adalah 184 pin. Bentuk RD RAM adalah Rate Inline Memory Modul (RIMM). Memiliki kecepatan hingga 800 MHz.
4. SRAM (Static Random Access Memory)
SRAM (Static Random Access Memory) adalah jenis RAM yang terbuat dari semacam semikonduktor yang tidak memerlukan kapasitor dan tidak memerlukan penyegaran secara berkala sehingga lebih cepat. Namun SRAM memiliki kelemahan, yakni biaya produksinya mahal sehingga hanya tersedia dalam kapasitas kecil dan menangani bagian yang benar-benar penting.
5. EDORAM (Extended Data Out Random Access Memory)
RAM jenis ini memiliki kemampuan yang lebih cepat dalam membaca dan mentransfer data dibandingkan dengan RAM biasa. Slot memori untuk EDO � RAM adalah 72 pin. Bentuk EDO-RAM lebih panjang daripada RAM yaitu bentuk Single Inline Memory Modul (SIMM). Memiliki kecepatan lebih dari 66 Mhz.
6. FPM DRAM (First Page Mode DRAM)
FPM DRAM (First Page Mode DRAM) adalah merupakan bentuk asli dari DRAM. Laju transfer maksimum untuk cache L2 mendekati 176 MB per sekon. FPM bekerja pada rentang frekuensi 16MHz hingga 66MHz dengan access time sekitar 50ns.
7. Flash RAM
8. VGRAM (Video Graphic Random Acces Memory)
9. DDR SDRAM (Double Data Rate Synchronous Dynamic Random Acces Memory)
RAM jenis ini memiliki kecepatan sangat tinggi dengan menggandakan kecepatan SD RAM, dan merupakan RAM yang banyak beredar saat ini. RAM jenis ini mengkonsumsi sedikit power listrik. Slot Memori untuk DDR SDRAM adalah 184 pin, bentuknya adalah RIMM.

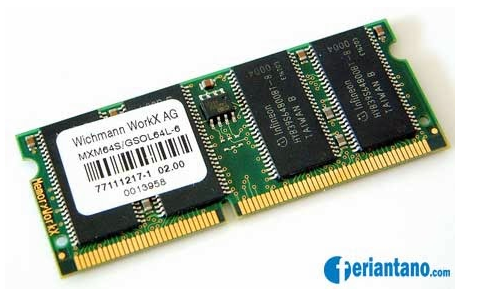

10. SO-DIMM (Small Outline Dual In-Line Memory Module)
3. Perbedaan cache memory dan main memory (RAM) adalah
Cache memory lebih mahal dari memori utama. Perbedaan antara RAM disk dan disk cache adalah dalam masalah siapa yang mengendalikan disk tersebut. RAM disk dikendalikan oleh peng guna sepenuhnya, sedangkan disk cache dikendalikan oleh sistem operasi. Random Access Memory (RAM), merupakan bagian memory yang bisa digunakan oleh para pemakai untuk menyimpan program dan data. Kas Memori / Memory Cache (cache dibaca seperti cash: ‘kesh’) adalah mekanisme penyimpanan data sekunder berkecepatan tinggi yang digunakan untuk menyimpan data / instruksi yang sering diakses. Cache memory Memori berkapasitas terbatas, Main Memory berukuran bermega-mega byte atau bergiga-giga byte. Ukuran cache memori adalah kecil, semakin besar kapasitasnya maka akan memperlambat proses operasi cache memori itu sendiri. Cache memory harus lebih cepat dari main memory. Kerja cache adalah antisipasi terhadap permintaan data memori yang akan digunakan CPU
Cache memory lebih mahal dari memori utama. Perbedaan antara RAM disk dan disk cache adalah dalam masalah siapa yang mengendalikan disk tersebut. RAM disk dikendalikan oleh peng guna sepenuhnya, sedangkan disk cache dikendalikan oleh sistem operasi. Random Access Memory (RAM), merupakan bagian memory yang bisa digunakan oleh para pemakai untuk menyimpan program dan data. Kas Memori / Memory Cache (cache dibaca seperti cash: ‘kesh’) adalah mekanisme penyimpanan data sekunder berkecepatan tinggi yang digunakan untuk menyimpan data / instruksi yang sering diakses. Cache memory Memori berkapasitas terbatas, Main Memory berukuran bermega-mega byte atau bergiga-giga byte. Ukuran cache memori adalah kecil, semakin besar kapasitasnya maka akan memperlambat proses operasi cache memori itu sendiri. Cache memory harus lebih cepat dari main memory. Kerja cache adalah antisipasi terhadap permintaan data memori yang akan digunakan CPU
4. Perbedaan cache memory L1 dan L2
L1 dan Cache L2 adalah memori sementara pada processor. Jadi ketika komputer dimatikan, maka ingatan yang ada pada processor pun akan hilang. L1 dan L2 mempunyai fungsi dan perbedaan, diantaranya adalah.
Funsgi Cache L1:
§ Sejumlah kecil SRAM memori yang digunakan sebagai cache yang terintegrasi atau satu paket di dalam modul yang sama pada prosesor. L1 cache ini dikunci pada kecepatan yang sama pada prosesor. Berguna untuk menyimpan secara sementara instruksi dan data, dan memastikan bahwa prosesor memiliki supply data yang stabil untuk diproses sementara memori mengambil dan menyimpan data baru.
Fungsi Cache L2:
§ Fungsinya sama dengan L1 Cache, L2 Cache dikenal juga dengan nama secondary cache, adalah memory yang memiliki urutan kecepatan kedua (tipe memori yang paling cepat adalah L1 Cache) yang disediakan untuk mikroprosesor.
Perbedaannya adalah:
§ Cache F1 adalah memori yang utama.
§ Kecepatannya sama dengan kecepatan processor
|
§ Cache F2 adalah memori yang kedua (sekunder)
§ Kecepatannya dibawah kecepatan Cache L1
|
5. Bagian-bagian Harddisk dan fungsinya
Komponen Hardisk
Platter
Berbentuk sebuah Pelat atau piringan yang berfungsi sebagai penyimpan data.Berbentuk bulat,merupakan cakram padat,memiliki pola-pola magnetis pada pada sisi-sisi permukaanya.Platter terbuat dari metal yang mengandung jutaan magnet-magnet kecil yang disebut dengan magnetic domain.Domain-domain ini diatur dalam satu atau dua arah untuk mewakili binary “1” dan “0”
Dalam piringan tersebut terdiri dari beberapa track, dan beberapa sector, dimana track dan sctor ini adalah tempat penyimpanan data serta file system. Misalnya hardisk kita berkapasitas 40 GB, bila di format kapasitasnya tidak sampai 40 Gb. karena harus ada trac dan sector yang dipakai untuk menyimpan ID pengenal dari formating hardisk tersebut.
Jumlah pelat dari masing-masing harddisk berbeda-beda,tergantung pada teknologi yang digunakan dan kapasitas yang dimiliki tiap harddisk.Untuk harddisk-harddisk keluaran terbaru,biasanya sebuah plat memiliki daya tampung 10 sampai 20 Gigabyte.Contohnya sebuah Harddisk berkapasitas 40 Gigabyte,biasanya terdiri dari dua buah plat yang masing-masing berkapasitas 20 Gigabyte.
Spindle
Spindle merupakan suatu poros tempat meletakan platter.Poros ini memiliki sebuah penggerak yang berfungsi untuk memutar pelat harddisk yang disebut dengan spindle motor.Spimdle inilah yang berperan ikut dalam menentukan kualitas harddisk karena makin cepat putaranya,berarti makin bagus kualitas harddisknya.Satuan untuk mengukur perputaran adalah Rotation Per Minutes atau biasa disebut RPM.Ukuran yang sering kita dengar untuk kecepatan perputaran ini antara lain 5400 RPM,7200 RPM atau 10000 RPM.
Head
Piranti ini berfungsi untuk membaca data pada permukaan pelat dan merekam informasi ke dalamnya.Setiap pelat harddisk memiliki dua buah head.Satu di atas permukaan dan satunya lagi dibawah permukaan.
Head ini berupa piranti yang elektromagnetik yang ditempatkan pada permukaan pelat dan menempel pada sebuah slider.Slider melekat pada sebuah tangkai yang melekat pada actuator arms.Actuator arms dipasang mati pada poros actuator oleh suatu papan yang disebut dengan logic board.
Oleh karena itu pada saat hardisk bekerja tidak boleh ada guncangan atau getaran, karena head dapat menggesek piringan hardisk sehingga akan mengakibatkan Bad Sector, dan juga dapat menimbulkan kerusakan Head Harddisk sehingga hardisk tidak dapat lagi membaca Track dan Sector dari Hardisk.
Logic Board
Logic Board merupakan papan pengoperasian pada hardisk, dimana pada logic Board terdapat Bios Hardisk sehingga hardisk pada saat dihubungkan ke Mother Board secara otomatis mengenal hardisk tersebut, seperti Maxtor, Seagete dll. selain tempat Bios hardisk Logic Board juga tempat switch atau pendistribusian Power Supply dan data dari Head Hardisk ke mother Board untuk ki kontrol oleh Processor.
Actual Axis
Adalah poros untuk menjadi pegangan atau sebagai tangan robot agar Head dapat membaca sctor dari hardisk.
Ribbon Cable
Ribbon cable adalah penghubung antara Head dengan Logic Board, dimana setiap dokumen atau data yang di baca oleh Head akan di kirim ke Logic Board untuk selanjutnya di kirim ke Mother Board agar Processor dapat memproses data tersebut sesuai dengan input yang di terima.

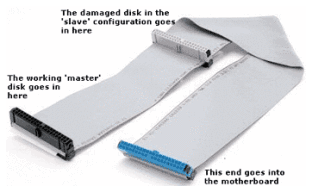

IDE Conector
Adalah kabel penghubung antara hardisk dengan matherboard untuk mengirim atau menerima data.
Sekarang ini hardisk rata-rata sudah menggunakan system SATA sehingga tidak memerlukan kabel Pita (Cable IDE)
Setting Jumper
Setiap hardis memiliki setting jumper, fungsinya untuk menentukan kedudukan hardisk tersebut.
Bila pada komputer kita dipasang 2 buah hardisk, maka dengan menyeting Setting Jumper kita bisa menentukan mana hardisk Primer dan mana Hardisk Sekunder yang biasanya disebut Master dan Slave.
Master adalah hardisk utama tempat system di instal, sedangkan Slave adalah hardisk ke dua biasanya dibutuhkan untuk tempat penyimpanan dokumen dan data. Bila Jumper settingnya tidak di set, maka hardisk tersebut tidak akan bekerja.
Power Conector
Adalah sumber arus yang langsung dari power supply. Power supply pada hardisk ada dua bagian :
Tegangan 12 Volt, berfungsi untuk menggerakkan mekanik seperti piringan dan Head.
Tegangan 5 Volt, berfungsi untuk mesupply daya pada Logic Board agar dapat bekerja mengirim dan menerima data.
6. Cara Kerja CD (Compact Disc)
CD dan DVD sudah ada dimana-mana saat ini. CD digunakan untuk menyimpan semua file anda. Musik, gambar, video, dan berbagai software bisa masuk dalam satu keping CD.Compact Disk sangat mudah digunakan dan sangatlah murah. Dengan Rp. 10.000, banyak toko yang memberikan 4 keping CD sekaligus. Jika anda memiliki CD-R Drive, maka anda bisa memindahkan semua data-data anda ke sebuah CD.
Pada artikel ini, kita akan belajar bagaimana cara kerja CD dan juga CD Drive-nya.
Sejarah CD (Compact Disc)
CD pertama kali dibuat dalam bentuk prototypes oleh Philips dan Sony secara independen pada pertengahan hingga akhir tahun 1970.Kedua perusahaan lalu berkolaborasi untuk membuat format standar dan teknologi player yang dikomersialkan pada tahun 1982.
Material yang digunakan pada CD
CD menggunakan beberapa material, sehingga dapat menyimpan informasi. Bahan untuk membuat CD adalah sebagai berikut:
1. Label
2. Acrylic
3. Aluminium
4. Polycarbonate plastic
Sebuah CD dapat menampung informasi hingga 783 MB jika dihitung secara pasnya. CD memiliki diameter 4,8-inch (12 cm). Untuk menampung 783 MB pada ukuran kecil seperti ini, bentuk byte secara individual sangatlah kecil.
CD merupakan benda yang simpel yang terbuat dari plastik. Tebal CD adalah 1,2 mm. Sebagian besar dari CD terdapat polycarbonate plastic bersih yang dibentuk dengan injeksi. Saat pembuatan, plastik ini ditekan menjadi microscopic bumps (tonjolan mikroskopik) yang diarahkan satu, continuous, dan spiral yang sangatlah panjang dari sebuah data. Ketika polycarbonate yang bersih sudah dibentuk, reflective aluminumyang tipis akan ditambahkan pada disc, yang akan melapisi tonjolan tersebut. Kemudian acrylic akan disemprotkan ke aluminum untuk melindunginya. Sebuah label akan di-print di acrylic tersebut.
Spiral
Sebuah CD memiliki data berbentuk spiral.Jika pada Hard disk memiliki bentuk data yang tepat berbentuk lingkaran, CD berbentuk spiral.Tentu saja, data berbentuk spiral memiliki tempat untuk memulai dan mengakhiri. Pada CD, spiral tersebut dimulai pada bagian tengah dan terus berlanjut keujung dari CD tersebut.
Pada gambar disamping, bentuk dari track spiral tidaklah sebesar itu. Diameter dari track adalah 1,6 microns (1 meter = 1 juta microns) yang memisahkan antara garis track yang satu dengan yang lainnya.
Bumps (Tonjolan)
Tonjolan pada sebuah track memiliki lebar 0,5 microns. Memiliki panjang 0,83 microns dan memiliki tinggi 125 nanometers (1 Meter = 1 milyar nanometer). Untuk lebih jelasnya, bisa dilihat pada gambar disamping.
Jika dilihat secara sekilas, tonjolan tersebut tidak akan terlihat oleh mata telanjang. Namun, laser dapat melihatnya.Karena bentuk tonjolan tersebut sangatlah kecil, spiral yang dibuat sangatlah panjang.Jadinya, banyak data bisa dimasukkan dalam CD. Jika spiral tersebut bisa diangkat, panjang dari spiral tersebut mencapai 5 KM jauhnya.
Komponen dari CD Drive
CD Drive atau CD Player memiliki tugas untuk membaca tonjolan yang ada di CD. Karena tonjolan tersebut sangatlah kecil, lensa laser yang ada di CD Drive sangatlah akurat dan presisi.Di dalam CD Drive, terdapat 3 komponen utama.
· Drive Motor: Berfungsi untuk memutar CD. Kecepatan perputarannya diantara 200 hingga 500 RPM (Rotation Per Minute).
· Laser Lens: Berfungsi untuk membaca tonjolan di CD.
· Tracking mechanism: Menggerakkan komponen laser lens, sehingga laser lens dapat mengikuti arah pergerakan dari spiral tersebut. Tracking mechanism ini dapat bergerak dengan resolusi micron, mengikuti arah gerak spiral.
Cara Kerja CD Drive Membaca data di CD
Di dalam CD Drive, laser lens akan mengeluarkan laser ke kepingan CD. Setelah laser tersebut mengenai tonjolan yang ada di CD, sinar itu pun memantul ke sebuah optical pickup. Pantulan sinar itulah yang dapat membaca setiap bit informasi yang ada di CD. Kemudian, sinyal bit digital itu diolah menjadi data analog dan diantarkan ke signal amplifier untuk diolah lebih lanjut oleh komputer. Setelah itu, komputer akan mengenal data analog itu dan datanya menjadi terpampang di layar anda.
